当前所在的位置:首页 > 产品展示 > 手动风阀门

产品中心

手动矩形风门

手动矩形风门,手动矩形调节阀啊,手动百叶式方风门 手动矩形风门,矩形电动阀门,矩形阀门按档板转动的方向顺时针方向为“开”,逆时针方向为“关”。手动矩形风门|手动圆形风门电动装置具有力矩保护和限位装置并能远方控制操作,电动装置还具有手、电动切换功能以备安装调整、检修时用。电动装置按输出转矩大小可分为50、100、200、400、600、800、1000、1200、1600、2000、2500、4000、5000、6000、10000N·m等十五档规格供选用。 为保证手动矩形风门|手动圆形风门正常运行,驱动力矩与驱动装置的选择由用户提供风门的工作压力与温度参数值后在风门设计时确定,关闭档板风门的驱动方式可选手动、气动和电动三种,本毓设计的风门采用电动驱动装置。在90方位旋转全开与全关,按档板转动的方向顺时针方向为“开”,逆时针方向为“关”。手动矩形风门|手动圆形风门电动装置具有力矩保护和限位装置并能远方控制操作,电动装置还具有手、电动切换功能以备安装调整、检修时用。电动装置按输出转矩大小可分为50、100、200、400、600、800、1000、1200、1600、2000、2500、4000、5000、6000、10000N·m等十五档规格供选用。 手动矩形风门用于电厂烟风管路中作截流工质之用,具有全开与全关两个功能,使系统某一管路工质全部流通或关断,起闭转动灵活驱动力矩小,手动矩形风门有较高的严密性和能承受较大的工作压力与工作温度。生产手动风门、手动圆风门、手动矩形风门、手动插板门、手动圆形挡板风门、手动调节矩形风门、手动关闭矩形风门等。...

手动矩形风门

手动涡轮传动百叶风门

手动涡轮传动百叶风门,百叶风门,手动多轴圆风门 生产手动涡轮蜗杆操作风阀、手动涡轮蜗杆百叶风门、手动涡轮箱挡板风门、手动高温挡板风门、手动百叶挡板门、手动涡轮蜗杆百叶风门、手动开关风门、手动调节风门、手动调节圆形风门、手动涡轮传动百叶风门等。 手动涡轮传动百叶风门的百叶风门有很多操作方式,经济实惠的就是手动涡轮蜗杆操作,其他方式还有电动和气动两种方式,手动涡轮蜗杆百叶风门用在电厂锅炉烟道,使用比较平凡,工作环境比较恶劣,一般高温情况下会影响电动和气动操作性能,所以手动百叶风门比较多见,操作比较简单,维护比较方便。 生产手动涡轮蜗杆操作风阀、手动涡轮蜗杆百叶风门、手动涡轮箱挡板风门、手动高温挡板风门、手动百叶挡板门、手动涡轮蜗杆百叶风门、手动开关风门、手动调节风门、手动调节圆形风门、手动涡轮传动百叶风门等。 手动涡轮蜗杆百叶风门引进国外先进技术生产制作,手动涡轮蜗杆百叶风门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门通常采用百叶窗式挡板结构,关断时挡板之间通入密封空气进密封,手动涡轮蜗杆百叶风门实现隔离关断烟气的作用。一般适合在各种电厂烟风道使用,我公司百叶窗风门按照DD标准制造,适合3-1000MW机组使用,能有效的控制烟风道的隔绝和流通。手动涡轮蜗杆百叶风门并且可以根据进口设备情况设计不同类型的矩形或者圆形百叶窗风门满足客户需求...

手动涡轮传动百叶风门

手电动密闭阀

手电动密闭阀,手电动一体圆风门,手动圆风阀 手电动密闭阀本身均不带传动装置,可按需要选取。有关传动装置的型式与规格等见说明书的“传动装置”部分。传动装置的传动力矩分8公斤/米和30公斤/米两种。风门轴17*17毫米和蜗轮箱轴 22毫米的配8公斤/米力矩传动装置。风门轴32*32毫米和蜗轮箱轴 32毫米的配30公斤/米力矩传动装置。 手电动密闭阀 有单轴、双轴、三轴、四轴、和五轴等五种型式,产品规格有300*400-2400*2000等66种。按4DD图纸标号DD4201-DD4266。引进CE技术制作。主要用于火力发电厂烟风道,作截流截止介质用。工作温度:小于或等于420摄氏度,工作压力:2000mmH2O,漏风率:小于或等于2% 产品根据水电部《74烟风煤粉管道典型设计》的标准图纸生产。 安装的位置可水平布置或垂直布置。园风门外壳的突出部分及方风门主轴前轴承的轴承颈上,供装设锅轮箱用。园风门与方风门均装设有保证挡板全开时的挡钉...

手电动密闭阀

手动单向风阀

手动单向风阀,手动蝶阀,手动挡板门 手动单向风阀生产风门涡轮传动装置、手动传动装置、手动传动涡轮、上方传动装置、阀门传动装置、蝶阀涡轮传动、风阀传动涡轮、高空传动就地装置、风门手动传动涡轮、快开门传动涡轮、高温风门远方传动涡轮、电厂风门传动装置、风门手动传动涡轮、涡轮传动万向节、带伸缩万向节、电动风门传动杆装置、侧方传动涡轮装置、下方传动涡轮装置、远方传动涡轮装置、万向节、带伸缩传动万向节、手动阀门开关、手动风门涡轮头、阀门开关传动装置。 手动单向风阀在符合按标准GB10085-88蜗杆轮参数基础之上,风门手动传动涡轮|双极涡轮箱吸取国内外科技,新颖一格的“方箱型”外结构,箱体外形美观,以优质铝合金压铸而成。 手动单向风阀机械结构紧凑、体积轻巧、小型;热交换性能好,散热快;运行平稳,噪音小,经久耐用;适用性强可靠性大;安装简易、灵活轻捷、性能优越、易于维护检修;传动速比大、扭矩大、承受过载能力高。 手动单向风阀体积小、重量轻,设计合理,输出扭矩大,省力轻便。开关指示牌直接在蜗轮上连接,指示准确直观。装有限位螺钉,可在全开OPEN/全闭CLOSE两个位置上±5o调整。蜗轮副自锁,操作简便。蜗轮连接孔有相对90o的两个键槽,以便用户根据需要选择与阀体连接的相对位置。风门手动传动涡轮出厂时装有专用润滑脂,外壳密封,防尘、防水,防护等级为IP65 ...

手动单向风阀

手动放风阀

手动放风阀,手动圆形风阀,手动调节阀 手动放风阀其构造上特殊的地方,是可以进行远距离操纵的电动驱动。移动放风阀阀瓣的大小,能方便地改变风量的大小,通过放风阀上的自动位置反幅输出信号。用DFP-09电动操作器显示阀门开度的大小。只要控制电动操作器,即可达到所需风量。 本阀适用于建材、冶金、化工、电站等行业部门的通风管道上,作为自动调节或远距离控制设备所需风量的装置。 给定风压条件下,通过伺服放大器、电动操作器、阀位反馈等装置自动控制所需风量,结构简单,操作方便;为了阀门开启线性度好,采用双阀瓣结构。 手动放风阀是由电动执行器、电动操作器和阀体组成,电动操作器控制电动执行器的交流伺服电机驱动推杆上下移动,使放风阀的阀杆产生位移,改变风量的大小。位移大小即可在电动操作器上显示,烧窑工人可按实际需要直接调节控制电动操作器,即可达到所需要的风量,电动放风阀也可作手动操作...

手动放风阀

手动风量调节阀

手动风量调节阀,圆形调节阀,手动圆风门 手动风量调节阀的安装及使用维护注意事项: 吊装及运输 1) 挡板门只有通过吊耳吊装,同时应避免挡板门产生弯曲而变形。 2) 对于大外框的挡板门起吊时,应特别注意受力问题,避免外型尺寸产生变形,影响设备运行。 3) 在挡板门的时候,调整吊绳长度,必须一直注意确保均匀的载荷分配。 4) 不锈钢密封在安装和焊接预组装接头的时候需要特别保护避免受损害。 5) 挡板门的运输和组装一样,在进行单段运输的时候,所有附件(驱动装置、限位开关、联动装置等)均应受到保护避免受到损害。 手动风量调节阀存放 1) 挡板门必须存放在干燥的水平表面上,即在平整的地面加方木支撑,支撑点在挡板门四周的框架上。支撑间的距离必须适当以避免挡板门偏斜。挡板门与地板之间必须有足够的距离,避免挡板门摆臂等附件的干涉及污染。 2) 挡板门四周应有必要的防护措施,以防止碰撞损坏等。 3) 带有不锈钢部件的挡板门(密封,金属板衬里等)必须保护起来,避免损伤...

手动风量调节阀

手动风门

手动风门,手动圆形调节风门,手动小口径风门 手动风门常用于电厂或其它行业中的烟管、风道中做截流介质用,风门启闭角度90℃,它具有全开全关两个功能,使系统某一管路介质全部流通或关闭。将转换开关置于开门位,观察风门是否运转正常,等风门旋转 90 度角后,观察电动执行机构能否自动切断电源,电机停止工作。将转换开关置于停止位。将通风机用电动风门装置上所标气流方向(箭头所指方向)的法兰和集流器大法兰用所配螺栓连接,拧紧。(注:所有螺栓均需带上相同规格的平垫圈和弹簧垫圈,两法兰间用石棉绳密封)。用户按以上图纸完成电动风门装置的电气连接。待上步完成后,将转换开关置于关门位,观察风门是否运转正常,等风门旋转 90 度角后,观察执行机构能否自动切断电源,电机停止工作。待上步完成后,将转换开关置于停止位,切断电源,试机完毕。(如试机出现故障,请及时与我司联系)。 手动风门工作压力一般<26000Pa,大规格的关闭挡板风门或有特殊要求的另行注明;执行机构(选购件)90°角行程部分回转式、开关型;密封>99%,有特殊要求的另行注明(可达99.5%以上的密封);工作温度 一般<350℃,高于350℃的另行注明(高温风门可达1100℃);驱动方式:手动、电动、气动。经过优化设计的挡板叶片在开启后,叶片重叠成为流线型,因此减少了压力损耗.一般压损要小于50Pa。...

手动风门

手动调节风阀

调节风阀,手动烟道挡板门,手动矩形调节风门 手动调节风阀的安装及使用维护注意事项: 吊装及运输 1) 挡板门只有通过吊耳吊装,同时应避免挡板门产生弯曲而变形。 2) 对于大外框的挡板门起吊时,应特别注意受力问题,避免外型尺寸产生变形,影响设备运行。 3) 在挡板门的时候,调整吊绳长度,必须一直注意确保均匀的载荷分配。 4) 不锈钢密封在安装和焊接预组装接头的时候需要特别保护避免受损害。 5) 挡板门的运输和组装一样,在进行单段运输的时候,所有附件(驱动装置、限位开关、联动装置等)均应受到保护避免受到损害。 手动风量调节阀存放 1) 挡板门必须存放在干燥的水平表面上,即在平整的地面加方木支撑,支撑点在挡板门四周的框架上。支撑间的距离必须适当以避免挡板门偏斜。挡板门与地板之间必须有足够的距离,避免挡板门摆臂等附件的干涉及污染。 2) 挡板门四周应有必要的防护措施,以防止碰撞损坏等。 3) 带有不锈钢部件的挡板门(密封,金属板衬里等)必须保护起来,避免损伤。调节风阀...

手动调节风阀

圆风门手动挡板

手动圆形挡板门,圆形烟道挡板门,手动圆风门 圆风门手动挡板烟气温度高为入口挡板门,出口挡板门防腐要求高,旁路挡板门烟气温度高,防腐要求高,需快速开启,可靠性要求高。组合式框架刚性好,使用有限方法进行强度及变形计算,保证零部件的结构合理。采用特殊处理的C-276,弹性更强,间隙更小,可长期有效地保证设备的密封性能。弹力密封片的反作用既启动力矩、又不会因失效产生阻力,快开装置更加可靠。门叶表面采用整块合金钢包衬外表面无合金钢与碳钢连接的焊缝,氩弧焊接保证焊缝防腐性能。 圆风门手动挡板对大型门采用分块设计,车间组装调试后加定位销定位,现场安装无需调整。执行机构开启快捷,可靠,具有力矩保护和限位措施,并能远程控制,具有手动功能,以备安装调整、检修时用;可满足旁路挡板门快速开启的要求。 圆风门手动挡板可调节的连杆机构保证门叶定位准确、转动灵活;连杆采用关节轴承连接,无间隙带来的空行程和冲击。调心滚动轴承支撑,能补偿管道变形与安装误差引起的不同心。电加热器能无级自动调温,节约消耗,使用寿命更长...

圆风门手动挡板

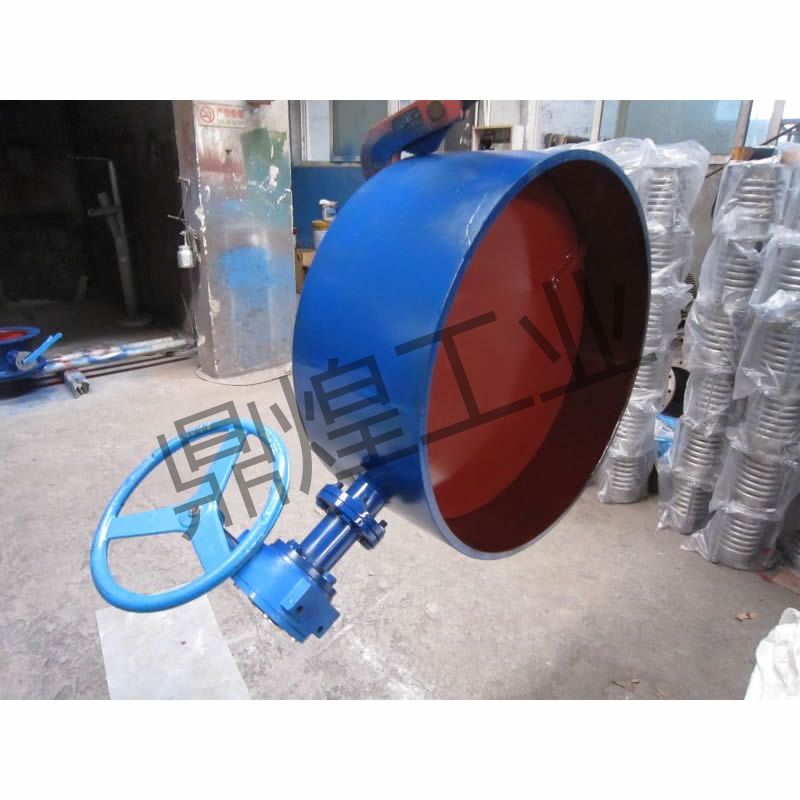

圆形手动风阀

圆形手动风阀,手动圆风阀,手动圆形调节阀 圆形手动风阀用于圆形管路中,可以用来截断介质流也可以用它来调节介质流量。MT/FW系列圆风门采用搭接密封,叶片数量为1~5个。74DD系列圆风门依据原电力部74DD标准用耐磨钢加工制造,结构为单叶片斜面密封。采用耐磨钢制造的圆风门用在烟道、制粉系统中,可有效延长产品的使用寿命。主要用于锅炉二次风管路上,按DD4101~DD4118分为DN100—DN1400系列,该系列圆风门壳体整体铸造,门板为铸造仿椭圆结构。 圆形手动风阀主要用于锅炉烟风系统中作调节介质流量或截断介质流动用。采用原电力部74典道标准设计制作。按公称通径区分,编制规格是Dg100-Dg1400等18种。风门的位置允许水平布置和垂直布置,使用介质温度不得超过400度。外壳突出部分供装设传动装置用。风门本体装设有保证挡板全开时的档钉。风门本身均不带传动装置,可按需要选取。产品订货时,要需要注时标准标号...

圆形手动风阀

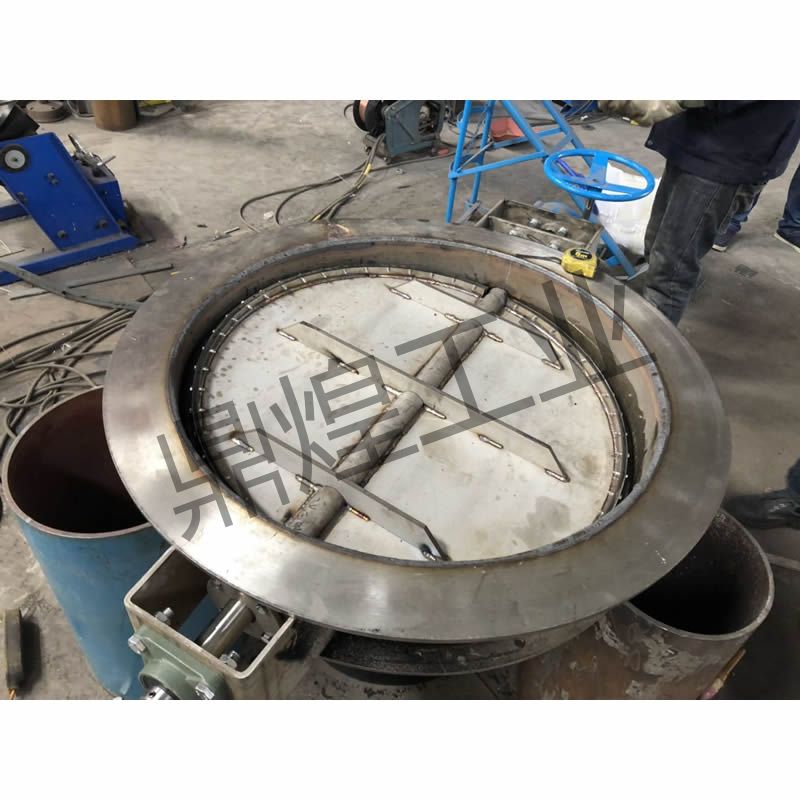

304不锈钢手动风门

不锈钢手动风门,手动调节风门,手动圆风门 304不锈钢手动风门可以通过气动执行器或者气动气缸来控制其开启关闭状态,用于管道隔绝烟气挡板门用途,我公司研发的不锈钢316L气动圆形挡板门开关灵活,关闭严密,防腐比较不错,针对化学烟气管道,化工管道,污水管道,焚烧炉管道有腐蚀气体的设备。 304不锈钢手动风门用于煤矿耐磨管道,锅炉烟道换向挡板装置,除尘器管道三通换向风阀,落煤机下口放料挡板插板换向闸阀,废弃管道排空换向挡板,焚烧炉排气口转换挡板。 304不锈钢手动风门挡板式换向装置用于煤粉、粉煤灰、水泥等粒状物料由主管到支管的分流。四轴风门、五轴风门、圆形风门,多叶片调节方面,钢制风门,不锈钢挡板门都可以用316L材料生产制作。生产多叶片调节方面,钢制风门,不锈钢挡板门,不锈钢316L气动圆形挡板门,烟风管道电动风门,脱硫风阀,矩形挡板电,圆形带活动短管防爆门,铝馍防爆门,档板式换向装置,吸风口切换装置,风机进口风箱。 304不锈钢手动风门阀芯上的铣削节流阀槽口在阀芯换向时能够地控制流速的改变。整个阀体采用不锈钢304制造大小根据客户的要求...

304不锈钢手动风门

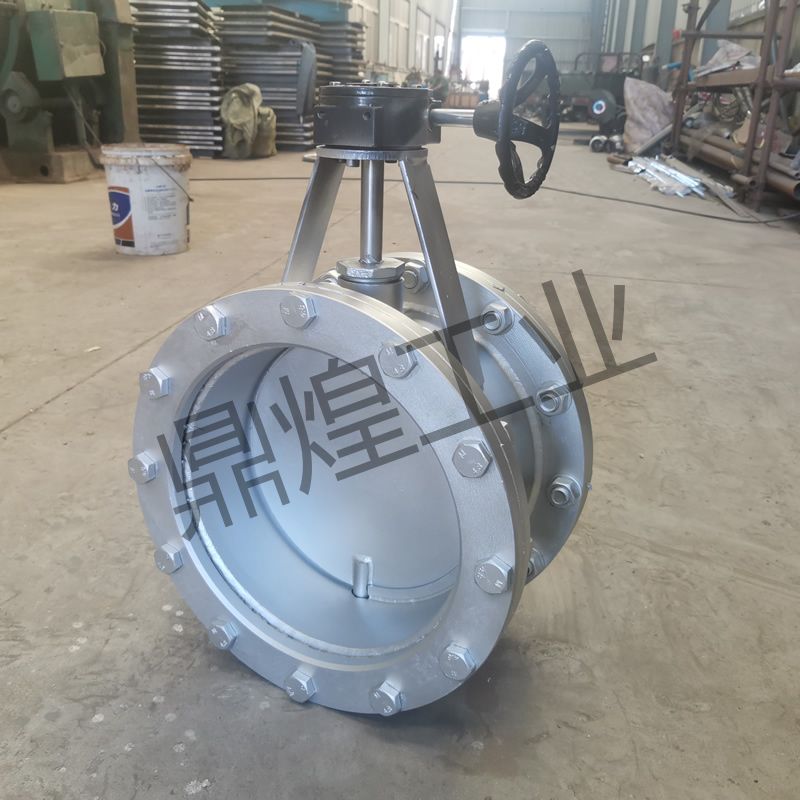

手动防腐圆形挡板门

手动防腐圆形挡板门,手动挡板门,手动烟气风阀 手动防腐圆形挡板门技术要求-优质生产挡板门厂家。手动防腐圆形挡板门型式为电动双层气体密封式,挡板门的设计能承受各种工况下烟气温度和压力,并且不能有变形或泄漏。手动防腐圆形挡板门挡板叶片和驱动装置的设计应能承受所有运行条件下工作介质可能产生的腐蚀。 手动防腐圆形挡板门挡板叶片采用双层板的形式,挡板的电源设计应可靠,具有快速开启,中间可调节的功能,全关到全开的开启时间为15≤t≤30秒。手动防腐圆形挡板门设备整体热处理,较大温差下不变形,不能出现变形或卡涩现象,采用新颖密封填料;密封片采用弹性结构,具有自适应能力,能紧紧贴近叶片,密封效率高,而且不受热膨胀影响。  手动防腐圆形挡板门的操作应灵活方便和可靠。驱动挡板的执行机构应可进行就地配电箱(控制箱)操作和FGD--DCS远方操作,挡板位置和开、关状态反馈进入FGD_DCS系统,手动防腐圆形挡板门所有挡板在动力主集控DCS上可以实现开关、逻辑等动作。因此应有全开、全关位置开关及就地开关指示装置。开关限位应引到端子上(无源点),调节型还需要有4-20mA输出/入信号。 手动防腐圆形挡板门执行器设计为电动,并应配备两个方向的转动开关,事故手轮和手动轮自动转换装置。在开启时执行机构的额定力矩与开启力矩相比应有50%余量。执行器的速度应满足动力分厂锅炉和引风机的运行要求。手动防腐圆形挡板门打开/关闭位置的信号将用于引风机和锅炉的联锁保护。 挡板门全套包括框架、叶片、密封片、支撑、轴承系统、执行器、挡板门密封系统(含图纸)及所有必需的密封件和控制件等。原烟气挡板门|手动防腐圆形挡板门的框架材料采用型钢制作;轴材料采用碳钢(45#);叶片材料采用碳钢Q235B。净烟气挡板湿烟气接触的部分必须采用碳钢衬耐腐蚀合金(含法兰面),手动防腐圆形挡板门合金材料为316L或等同材料,厚度不小于2mm,焊缝严密,不得将湿烟气与碳钢材料接触;拉杆材料采用碳钢(35#)外衬耐腐蚀合金,合金材料为316L或等同材料,厚度为2mm;叶片材料采用碳钢Q235B外衬316L,手动防腐圆形挡板门内部螺栓材料均采用316L或等同材料,弹性密封片材料为316L或等同材料;外部零件用普通碳钢镀锌制作。...

手动防腐圆形挡板门
